用于測量極高壓力下低粘度、非結晶的腐蝕性氣體或液體介質的壓力。也適合腐蝕性的大氣環境。

型號

D4

公稱直徑

100 - 160

精度等級( EN 837-1/6 )

1.0

量程( EN 837-1/5 )

0/2500 bar

0/4000 bar

負載范圍

靜態負載：滿量程

動態負載： 滿量程

瞬間負載： 65% x滿量程

工作溫度

介質溫度： T_max = +100 ℃

環境溫度： T_min = -20 ℃；  T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 45 (EN 60529)

過程連接

不銹鋼316L，徑向

1/4”管的高壓接頭

內螺紋M16x1.5 或 9/16-18 UNF, 帶60o密封錐面

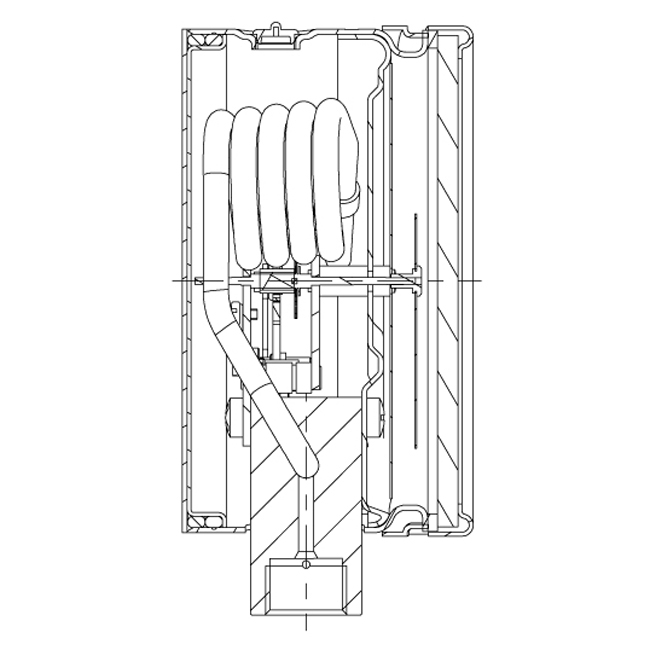

測量元件

彈簧管, NiFe合金

螺旋管

機芯

不銹鋼

表牌

鋁，白色

表牌印刷為黑色

指針

鋁, 黑色

表殼

不銹鋼304, 帶防護擋板和泄壓后蓋

卡口式罩圈

不銹鋼304

視窗

安全玻璃

安裝方式

可通過突出60mm的支架固定在墻上(不在供貨范圍),或通過3孔面板安裝罩圈安裝在面板上( 可選項), 也可直接安裝在剛性管道上。
