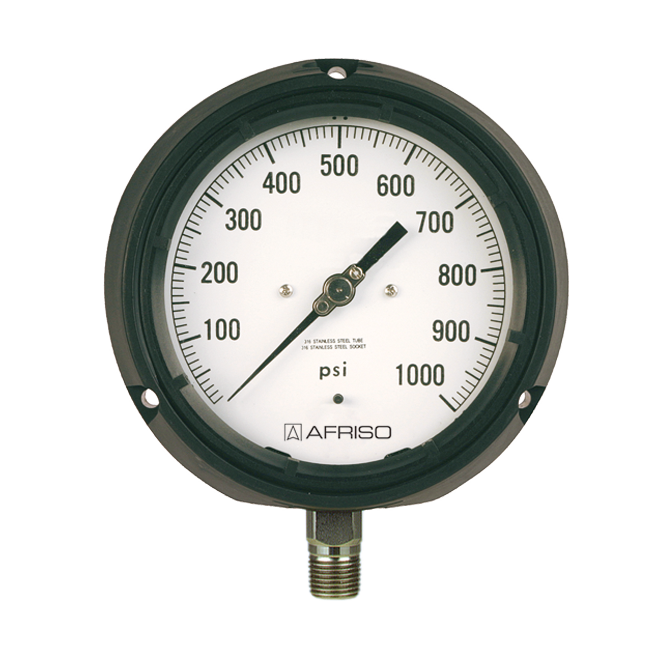

適用于測量低粘度、非結晶的腐蝕性氣體或液體介質的壓力。尤其適合石油石化工業(yè)。

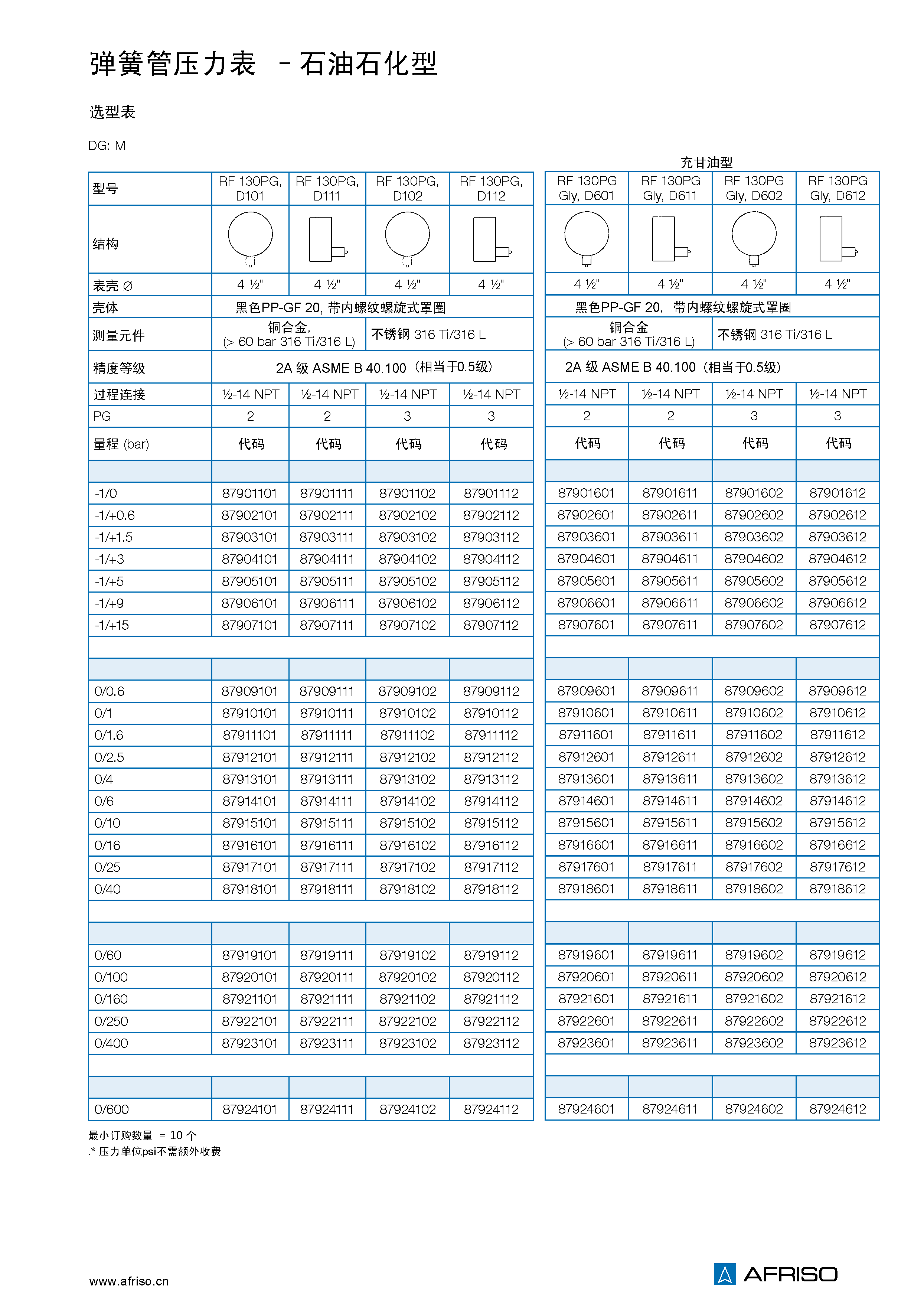

型號

D1

公稱直徑

4?”

精度等級( EN 837-1/6 )

2A級ASME B 40.100 (相當于0.5級)

量程( EN 837-1/5 )

-1/0 到 -1/+15 bar

0/0.6 到 0/600 bar

負載范圍

靜態(tài)負載：滿量程

動態(tài)負載： 0.9 x 滿量程

瞬間負載： 1.3 x滿量程

工作溫度

介質溫度： T_max= +100 ℃

環(huán)境溫度： T_min= -40 ℃；  T_max= +65 ℃

充甘油型：-20/+65 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 45 (EN 60529)

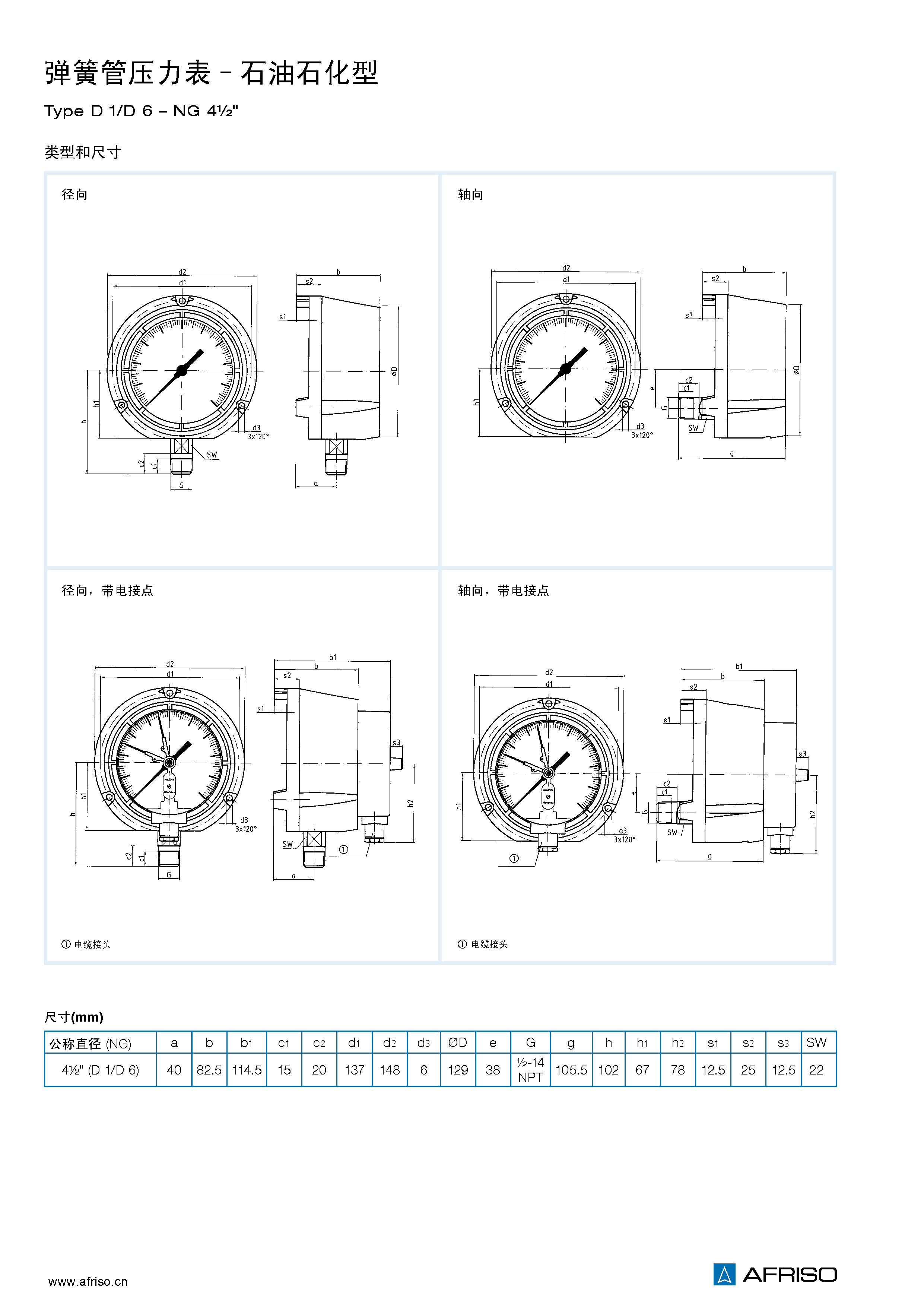

過程連接

不銹鋼316L，徑向或軸向偏心

1/2-14NPT– 扳手尺寸SW22

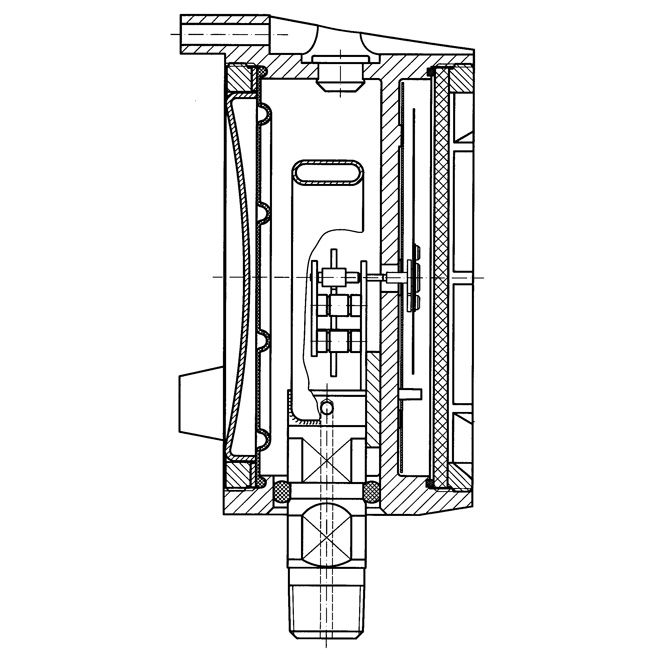

測量元件

彈簧管, 不銹鋼316Ti/316L

≤ 60 bar “C”型管

>60 bar 螺旋管

以氦氣測漏

機芯

不銹鋼

表牌

鋁，白色

表牌印刷為黑色

指針

微調指針, 銅合金, 黑色

微調齒輪機構：銅合金, 鍍鎳

表殼

PP-GF20, 黑色, 帶防護擋板和卸壓后蓋

配黑色法蘭

螺旋式罩圈

PP-GF20, 黑色, 內螺紋

視窗

塑料( PMMA)
