適用于測量低粘度,非結晶,對銅合金無腐蝕性的氣體或液體介質的壓力。適于面板安裝。在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

型號

D3

公稱直徑

72x72, 96x96

精度等級( EN 837-1/6 )

1.6

量程( EN 837-1/5 )

-1/0 bar 到 -1/+15 bar

0/0.6 bar 到 0/400 bar

負載范圍

靜態負載：3/4 x 滿量程

動態負載：2/3 x滿量程

瞬間負載：滿量程

工作溫度

介質溫度： T_max= +60 ℃

環境溫度： T_min= -20 ℃；  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

過程連接

銅合金，軸向

G1/4B - 扳手尺寸SW14( EN837-1/7.3)

測量元件

彈簧管, 銅合金

≤ 60 bar “C”型管

> 60 bar 螺旋管

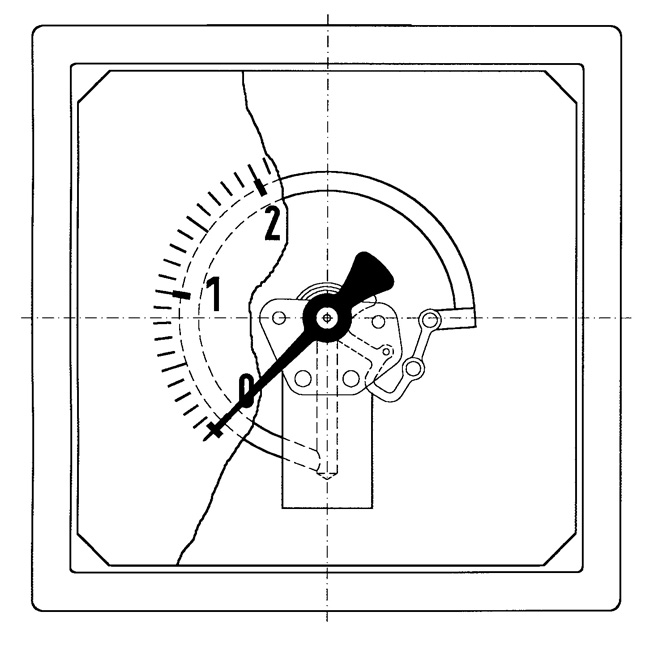

機芯

銅合金

表牌

鋁，白色

表牌印刷為黑色

指針

鋁, 黑色

表殼

NG72/NG96 D3 - 不銹鋼304

罩圈

鋁,黑色

視窗

塑料
