適用于測量低粘度、非結晶的腐蝕性氣體或液體介質的壓力。用于腐蝕性環境。

該儀表的設計符合EN837-1/9.7.2標準。

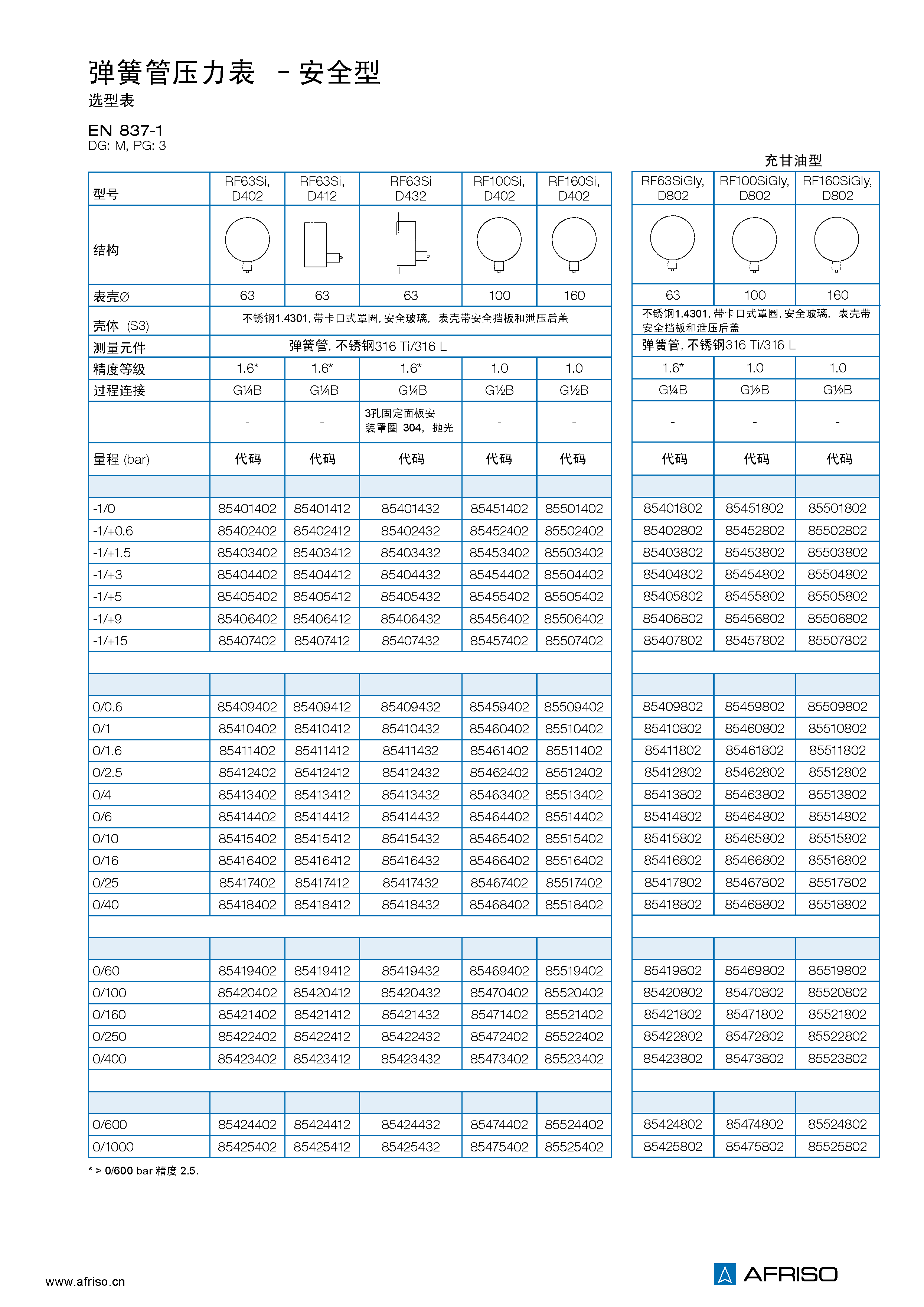

型號

D4

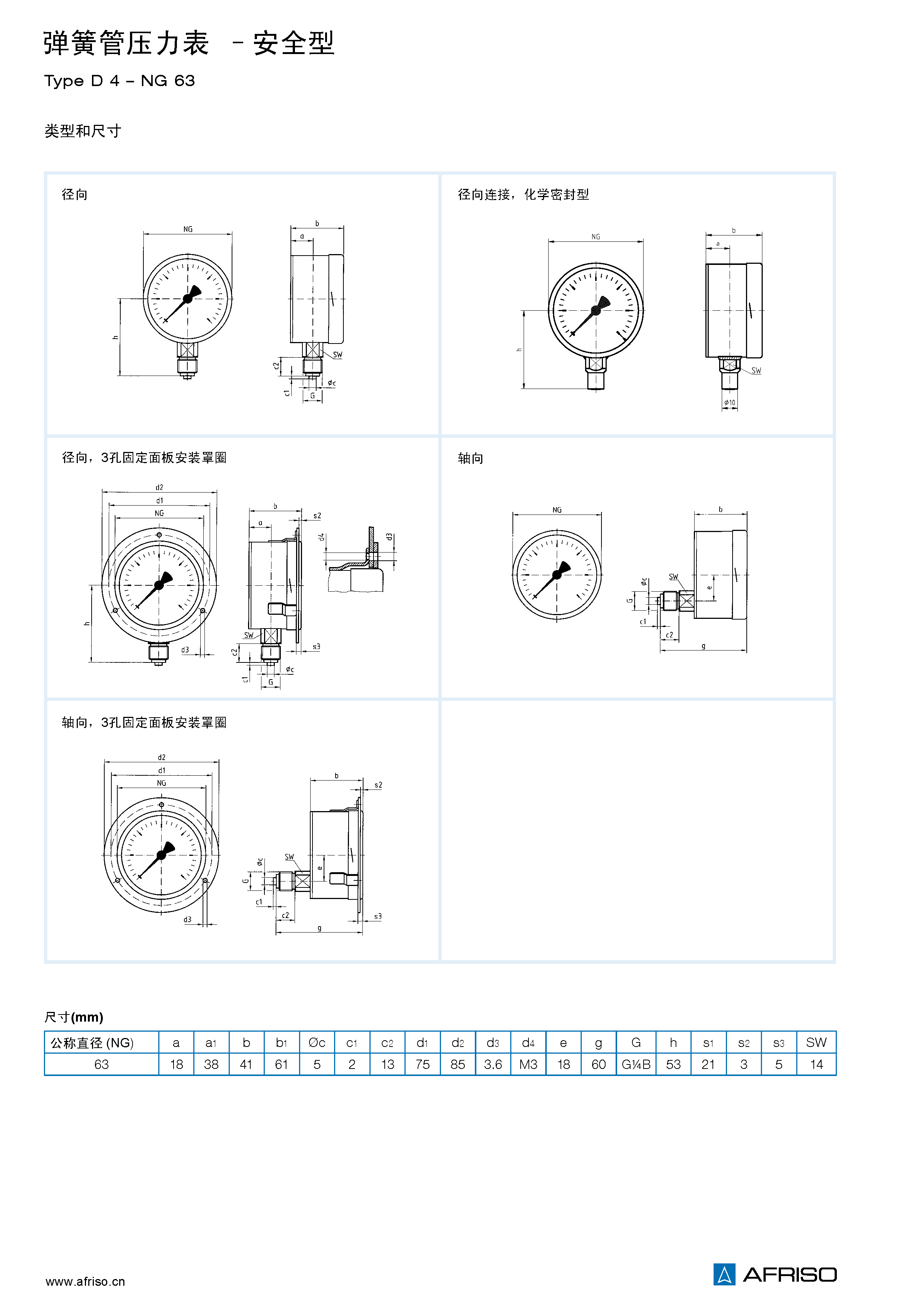

公稱直徑

63

精度等級( EN 837-1/6 )

1.6級(>0/600 bar 2.5級)

量程( EN 837-1/5 )

-1/0 到 -1/+15 bar

0/0.6 到 0/1000 bar

負載范圍

靜態負載：3/4 x 滿量程

動態負載：2/3 x 滿量程

瞬間負載： 滿量程

工作溫度

介質溫度： T_max= +100 ℃

環境溫度： T_min= -20 ℃ T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

過程連接

不銹鋼316L

徑向或軸向偏心

G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 )

測量元件

彈簧管, 不銹鋼316Ti/316L

≤ 60 bar “C”型管

>60 bar 螺旋管,銅合金

以氦氣進行氣密性測試

機芯

不銹鋼

表牌

鋁，白色

表牌印刷為黑色

指針

鋁, 黑色

表殼

不銹鋼304, 帶防護擋板和卸壓后蓋( S3 )。

卡口式罩圈

不銹鋼304

視窗

安全玻璃
