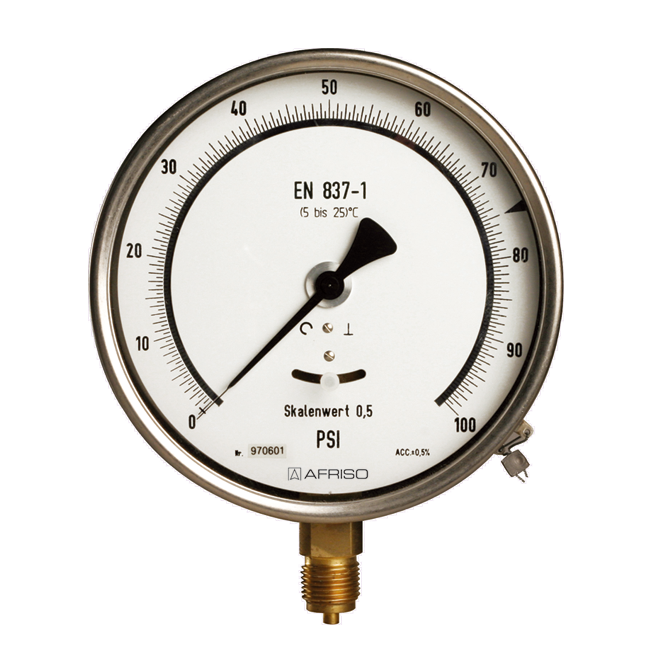

適用于測量低粘度、非結晶的且無腐蝕性的氣體或液體介質的壓力。用于極高精度測量。

在測量媒氣或蒸汽時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

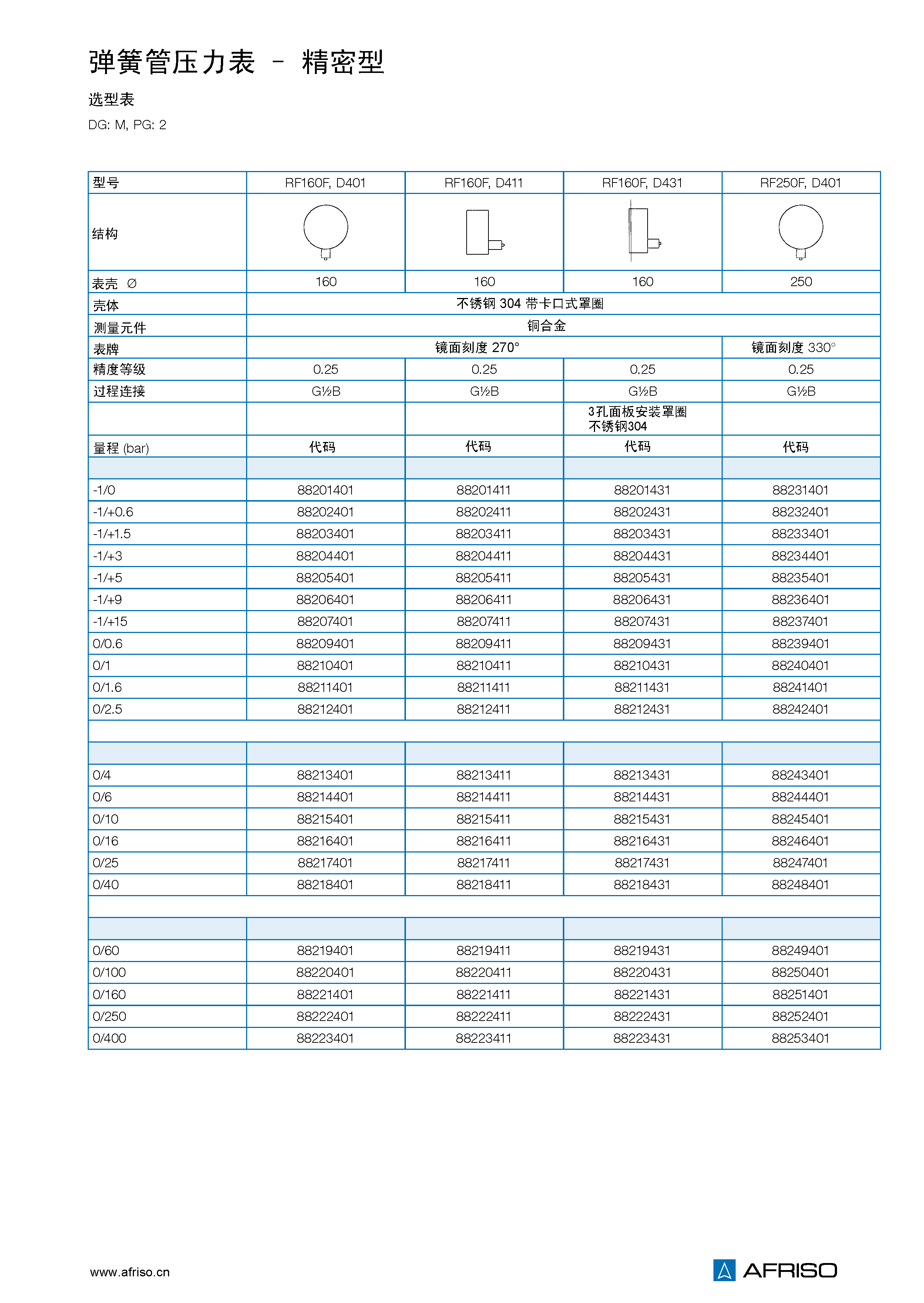

型號

D4

公稱直徑

160 – 250

精度等級 (EN 837–1/6)

0.25級

量程 (EN 837–1/5)

-1/0到-1/+15 bar

0/0.6到0/400 bar

校正介質

≤ 40 bar： 空氣

> 40 bar：水

負載能力

靜態負載：滿量程

動態負載：0.9 x滿量程

工作溫度

介質溫度：T_max = +60 ℃

環境溫度：T_min = -20 ℃; T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 54 (EN 60529)

過程連接

銅合金，徑向或軸向偏心 (僅NG 160 )

G1/2B– 扳手尺寸SW22( EN 837-1/7.3 )

測量元件

彈簧管

≤ 100 bar “C”型管，銅合金

> 100 bar 螺旋管， 銅合金

機芯

銅合金/鎳銀，滾珠軸承

表牌

鋁，白色

表牌印刷為黑色

NG 160 鏡面刻度270o

NG 250 鏡面刻度330o

帶零位校正

指針

刀形指針，鋁

表殼

不銹鋼304

卡口式罩圈

不銹鋼304

視窗

塑料（PMMA）
