應用 |
用于工業領域的電子壓力檢測（如液壓，氣動，煤氣，冰箱，自動化，醫藥，機械工程，農業工程等）。 |
|
描述 |
壓力變送器將物理壓力轉換成與壓力成正比的電信號。DMU 02的測量單元是薄膜壓電多晶硅。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）：< ± 0.5 % FSO |
|

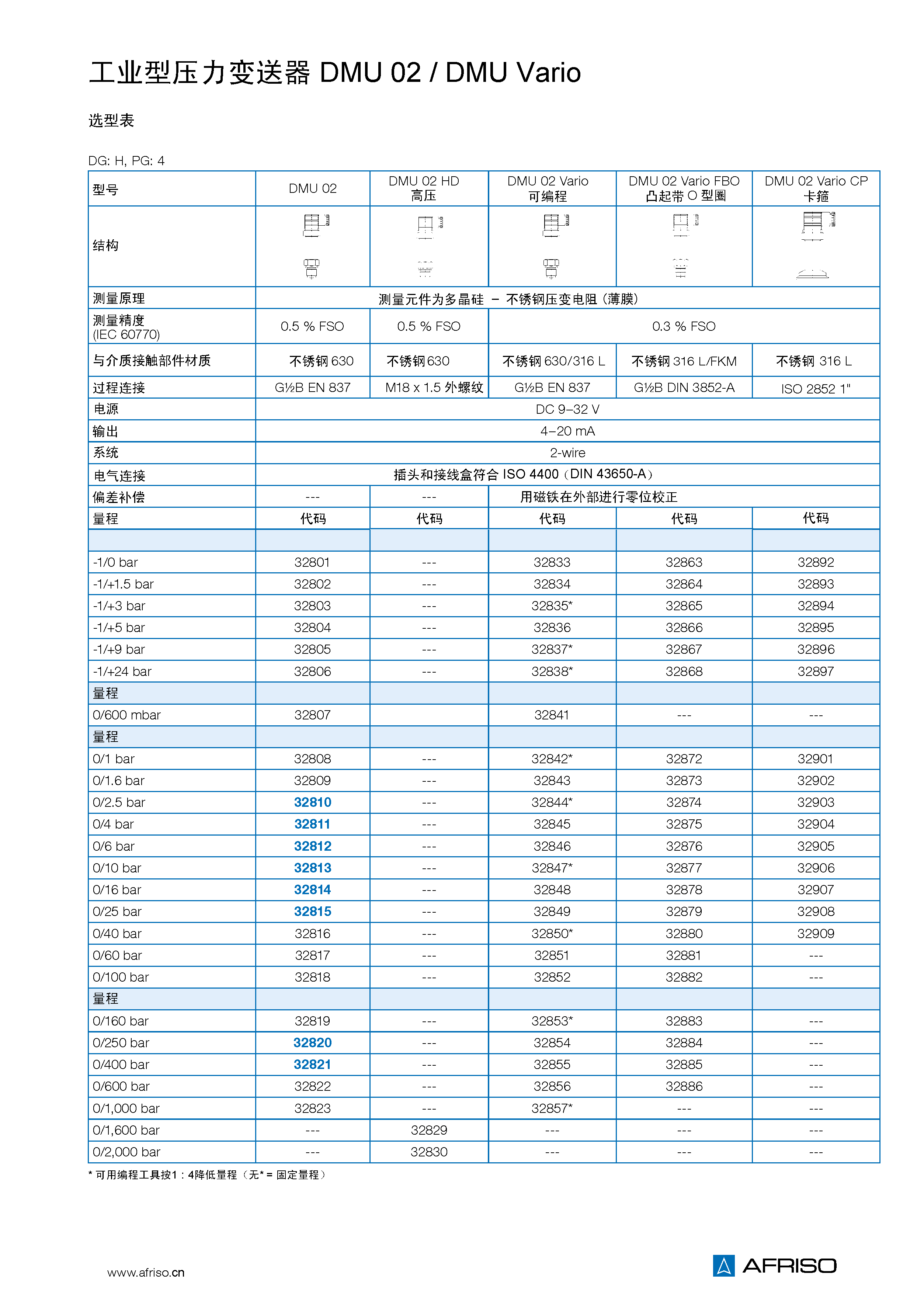

量程 |
相對壓力： -1/0 bar到-1/+24 bar 0/0.6 bar到 0/2000 bar |
|
過載保護 |
≤ 250 bar至少 2 x 滿量程 (瞬間峰值至少3 x滿量程) >250 bar至少1.5 x滿量程 (瞬間峰值至少2 x滿量程) 1000 bar至少1.2 x滿量程 (瞬間峰值至少1.5 x滿量程) |
|
工作溫度 |
介質：-40/ +125 ℃ 環境：-40 / +105 ℃ 貯藏：-40 / +125 ℃ |
|
溫度影響 |
補償范圍內 -20/ +85 ℃ ≤ 0.15% FSO / 10K |
|
動態特性 |
響應時間：< 1 ms |
|
過程連接 |
G1/2B( EN 837-1/7.3) |
|
材質 |
外殼： 不銹鋼304 壓力連接接頭：不銹鋼630 密封： 無 |
|
電源 |
DC 9 -32 V 防爆型（Ex）DC 20 -27 V |
|
輸出信號 |
4 – 20 mA 2線 0 – 10 V 3 線 |
|
負載電阻 |
4 – 20 mA ≤ (UB – UBmin ) / 0.02A Ω 0 – 10 V >5 KΩ |
|
電流輸入 |
4 – 20 mA < 25 mA 0 – 10 V < 20 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|

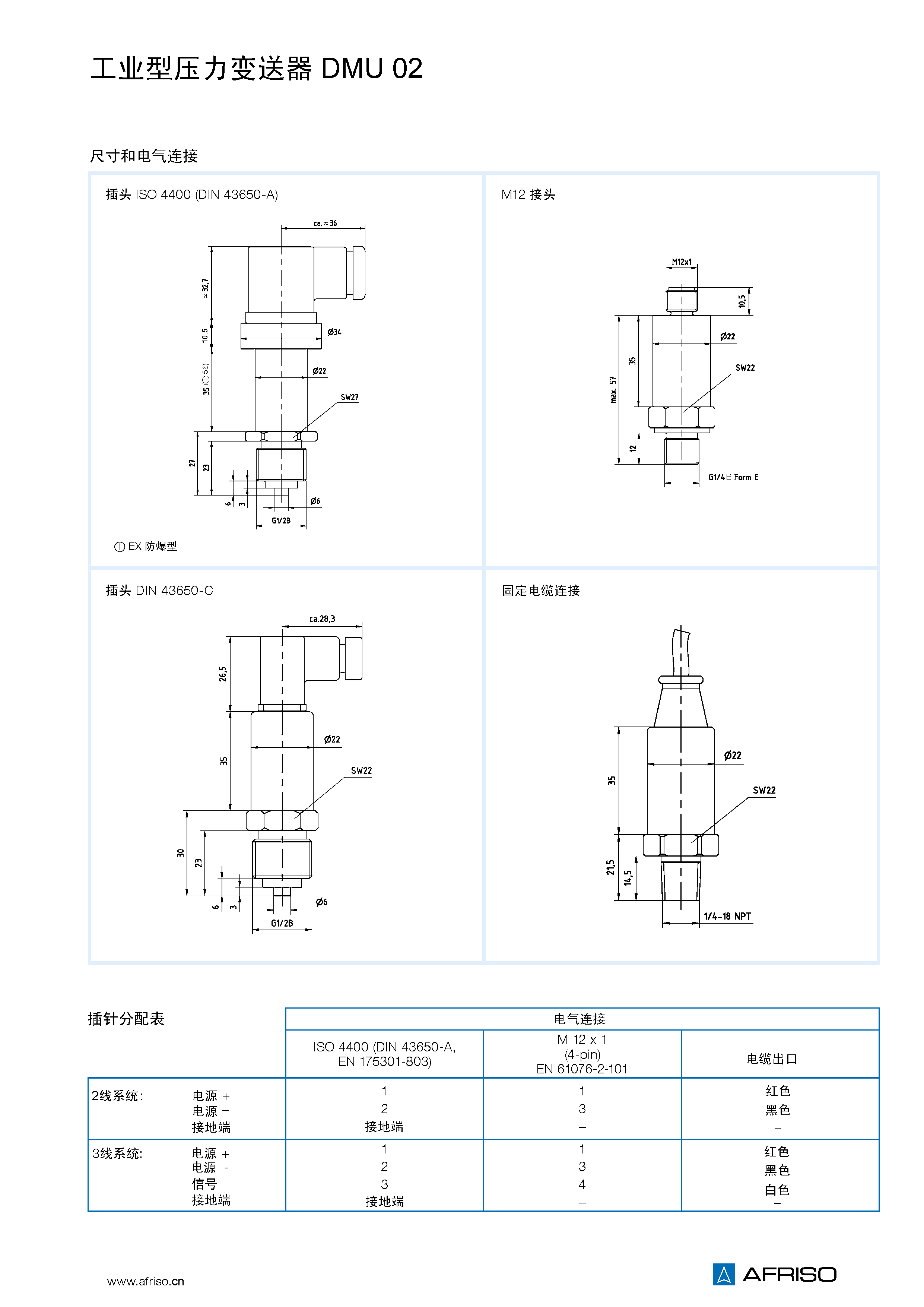

電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
