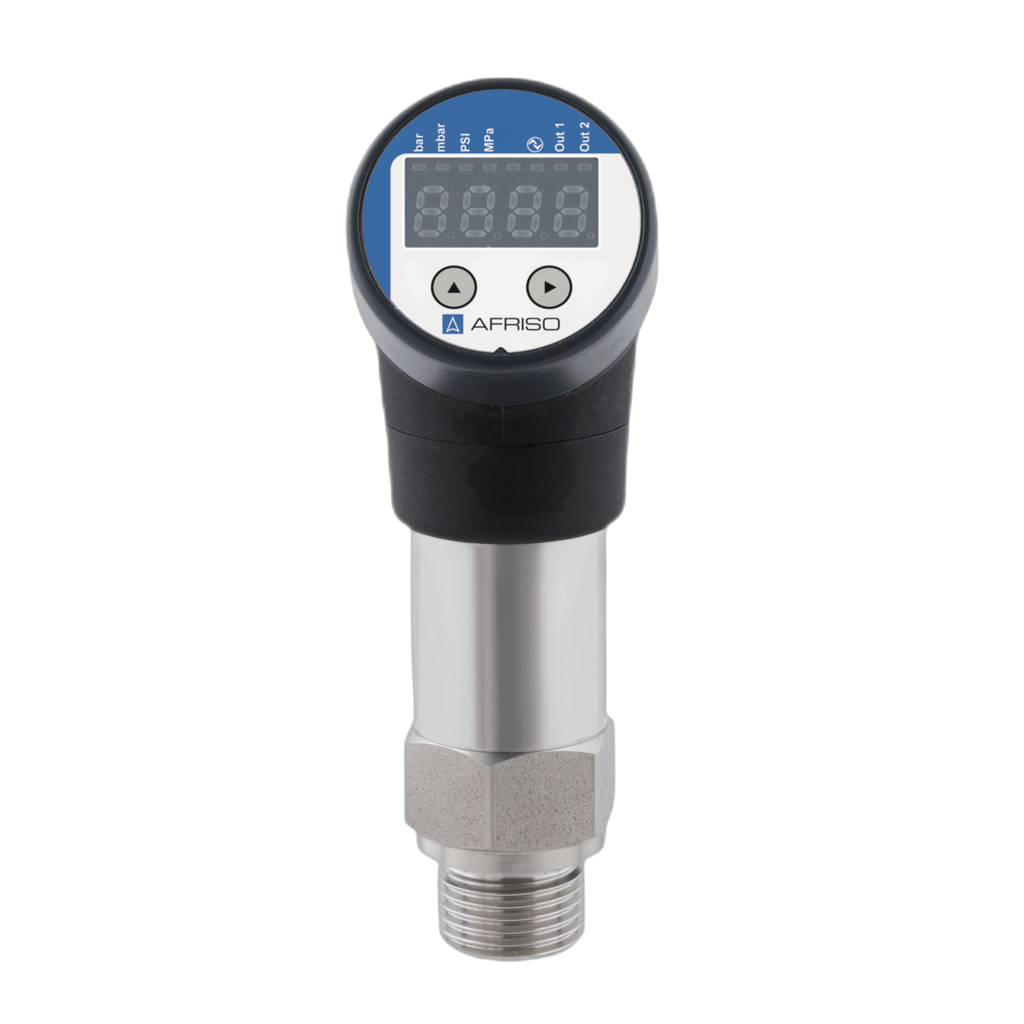

顯示屏

4位7段LED顯示屏，紅色（1999…+999，可視區域22.5 x 10.5 mm）
4個LED，指示各個壓力單位（bar、mbar、psi、Mpa）

測量范圍

相對壓力：0/100mbar至0/600bar
真空密封在額定壓力≥1bar時無限制
絕對壓力：0/400mbar至0/600bar

狀態指示

開關輸出1：綠色LED
開關輸出2：黃色LED

超壓安全

至少2 x FS（除0/600bar）過載=1000bar
爆破壓力至少為3 x FS

電源電壓

DC 18–30 V

電氣連接

接頭M12 x 1（4針），金屬

電流輸入

<40 mA

過程連接

G?（DIN3852）

開關輸出

2 x PNP（SIO模式），最大200 mA
延遲時間：0至50秒
重復性：≤±0.1%FSO
切換周期：>100 x 10⁶
開關頻率：最大200 Hz

工作溫度范圍

介質溫度：-40/+125°C
環境溫度：-40/+85°C
儲存溫度：-40/+100°C

材質

外殼：塑料（PA 6.6）
抗沖擊性強，耐腐蝕
隔膜：不銹鋼316 L
密封：FKM（氟橡膠）
壓力連接：不銹鋼316 L

防護等級

IP 67（EN 60529）

測量精度

與特性曲線的偏差在IED 60770規定范圍內
極限點校準（非線性，滯后、重復性）
≤±0.35%FSO
（測量范圍≤0.4 bar=≤±0.5%FSO）
長期穩定性≤±0.3%FSO/年

CE認證

EMC指令2014/30/EU
RoHS指令2011/65/EU
壓力設備指令2014/68/EU
（模塊A）*
*僅適用于最大允許超壓 > 200 bar 的設備
