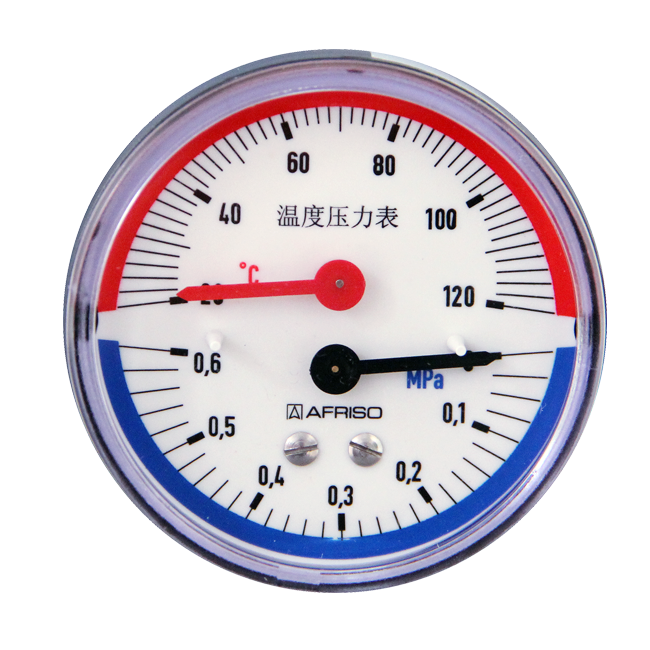

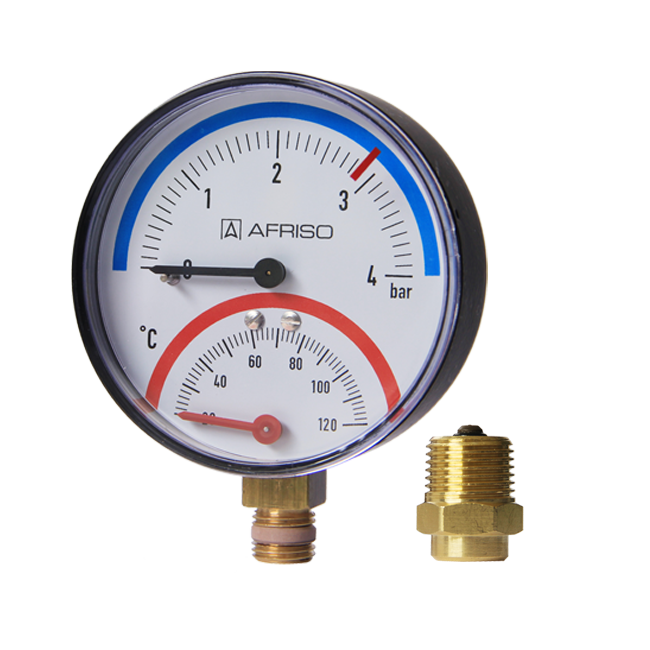

適用于暖通系統鍋爐水路和水箱，可實現壓力和溫度同時測量。

型號

D1/D2

公稱直徑

63 – 80

精度等級

壓力表：2.5（EN 837-1 / 6）

負載能力

壓力表

靜載荷：?x滿刻度值

動態負載：2/3 x滿量程值

短期：滿量程值

溫度計：20/120°C

量程

壓力表/量程：

0/4 bar至0/10和0/6 mWC至0/60 mWC

溫度計：20/120°C

工作溫度

介質溫度： T_max= +120 ℃

環境溫度：T_min= -20℃；T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 32 (EN 60529)

連接

銅合金，軸向或徑向G1/4B

安裝閥G1/4至R1/2

測量元件

壓力：彈簧管，銅合金

溫度：雙金屬

表牌

塑料，白色

表盤標有黑色/紅色/藍色圓弧

指針

壓力表/量程：塑料，黑色

溫度計：塑料，紅色

表殼

D1 - 塑料，ABS高抗沖擊

D2 - 鋼板黑色

視窗

嵌入式塑料 可調紅色指針
