應用 |
適于腐蝕性的,粘度不高，非結晶的氣態或液態介質,也適于腐蝕性的環境,適于較高的精度要求。 |
|

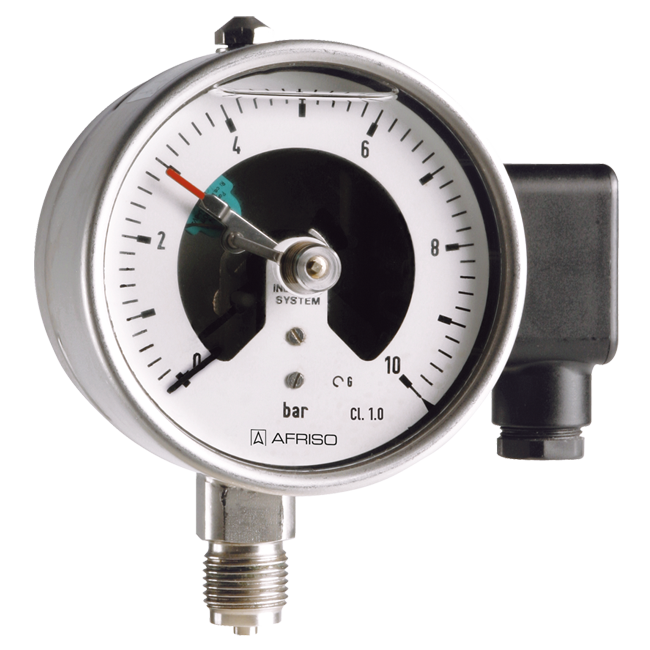

型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級 （EN 837-1/6） |
1.0級 |
|
量程 ( EN 837-1/5 ) |
-1/0 bar到-1/+15 bar 0/1 bar到 0/1000 bar |
|
負載范圍 |
靜態負載： ≤600 bar = 滿量程 >600 bar = 3/4 x 滿量程 動態負載： ≤600 bar = 0.9 x滿量程 >600 bar = 2/3 x 滿量程 瞬間負載： ≤600 bar =1.3 x滿量程 >600 bar = 滿量程 |
| 接點類型 |
磁助式（MK） 感應式（EK） 電感式（IK） |
|
最小量程 |
接點 MK單接點 1.6 bar MK雙接點 1.6 bar EK/IK單接點 1 bar EK/IK雙接點 1 bar |
|
工作溫度 |
介質溫度： Tmax= +150 ℃ 環境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 54 (EN 60529) |
|
過程連接 |
不銹鋼 316L，徑向或軸向偏心 G1/2B – 扳手尺寸SW22（EN837-1/7.3） |
|
電氣連接 |
接線盒 |
|
測量元件 |
彈簧管，不銹鋼316Ti/316L ≤60 bar, “C”型管 >60 bar, 螺旋管 |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304， 帶泄壓 |
|
卡口式罩圈 |
不銹鋼304 |
|
視窗 |
塑料玻璃，帶接點調節鎖 |
