應用 |
用于靜態負載較高的壓差檢測。適于液態或氣態,無粘性,低粘度的介質。尤其適于監測過程應用中的過濾單元。兩側有兩個獨立的顯示單元。 |
|
描述 |

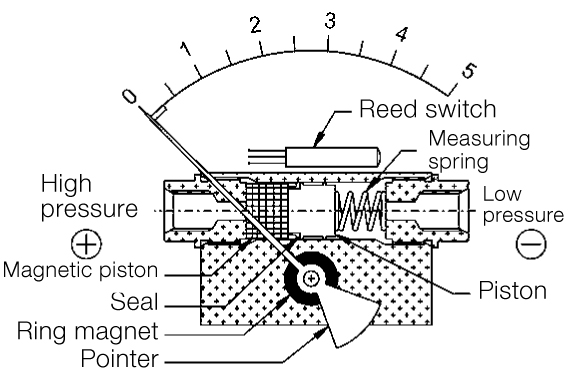

壓力作用在被電磁活塞隔開的兩個壓力腔內。如果兩壓力腔的壓力有差異，電磁活塞就會頂著彈簧產生位移，電磁線圈將這個位移通過裝在指針座上的電磁線圈傳遞給指針。壓差直接由兩側的指針指示。壓力腔和顯示盤完全的機械隔離，排除了泄漏的可能。 |
|
型號 |
MAG 63/80/100 Dif D301 |
|
公稱直徑 |
63 - 100 mm |
|
精度等級 |
±5% 相對于滿量程 （壓差上升過程） |
|
量程( EN 837-3/5 ) |
0/0.25 到0/70 bar |
|
最大靜態壓力 |
350 bar |
|
過載壓力 |
兩側可達最大靜態壓力 |
|
工作溫度 |
環境溫度： Tmin= 0 ℃； Tmax= +80 ℃ |
|
防護等級 |
IP 65 (EN 60529) |
|
過程連接 |
2 x G1/4內螺紋– 平行接頭， 徑向 間距54mm |
|
連接模塊 |
鋁 |
|
測量系統 |
壓縮彈簧，不銹鋼301 |
|
電磁活塞 |
鋁，不銹鋼301 鍶鐵氧體和密封材料 |
|
密封 |
FKM（氟橡膠） |
|
表牌 |
鋁，白色 表牌印刷為黑色/紅色（bar/psi） 刻度范圍90o |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304，前部帶橡膠密封圈 |
|
視窗 |
儀表玻璃 |
