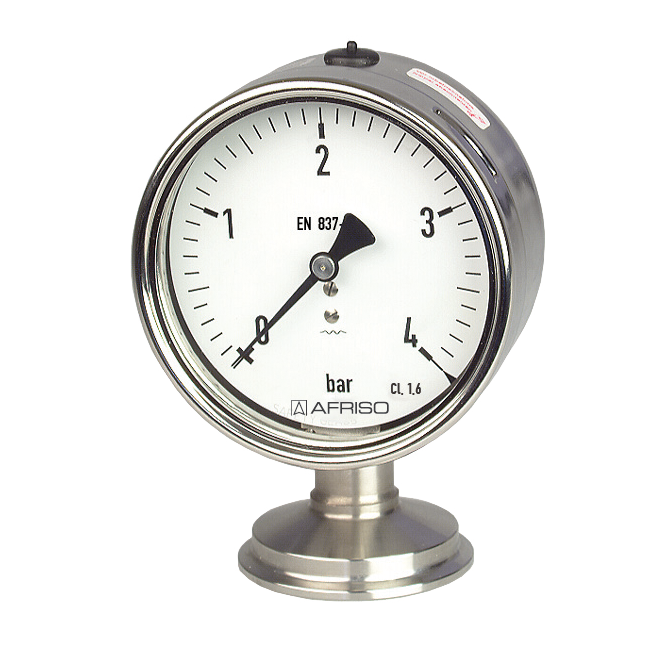

適用于腐蝕性氣體和液體介質，也用于腐蝕性環境。 開口式連接法蘭也適用于粘性和污染介質; 衛生型連接特別適用于制藥工藝。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

型號

D4

公稱直徑

100 - 160

精度等級

量程

0/100 mbar至0/25 bar

負載能力

靜態負載：滿量程

動態負載：0.9 x 滿量程

安全壓力

過壓保護 5xFSD

但是Max. 60 bar

工作溫度

介質溫度： T_max= +100 ℃

環境溫度： T_min= -20 ℃;  T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.8%/10K

溫度下降：約±0.8%/10K

滿量程的百分比值

防護等級

IP 65 (EN 60529)

帶泄壓裝置 (≤ 25 bar) IP 54

過程連接

不銹鋼316 L,徑向

G1/2B 扳手尺寸SW22，通孔10mm

下法蘭

不銹鋼316 Ti/316 L

上法蘭

不銹鋼316 L

測量元件

隔膜100 mbar到2.5 bar 不銹鋼316 Ti/316 L,

4 bar到25 bar 耐熱隔膜

機芯

不銹鋼

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼 304 ，帶泄壓孔

卡扣式罩圈

不銹鋼 304

視窗

安全玻璃
