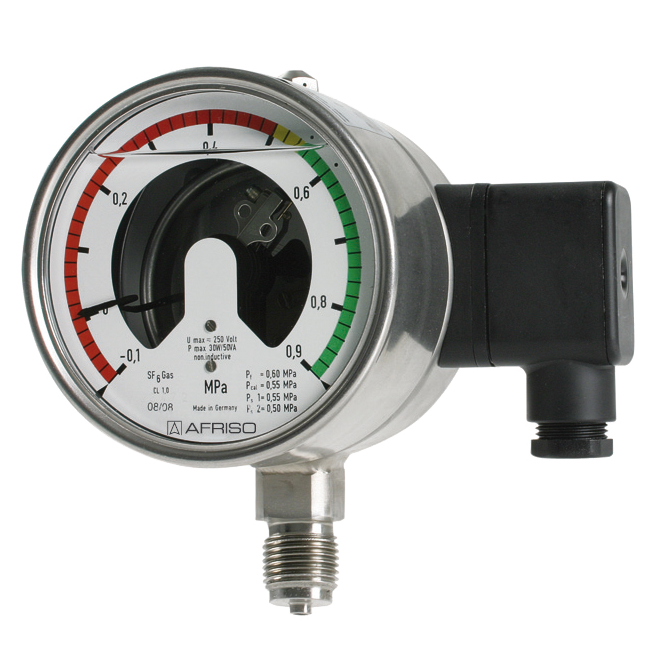

SF6氣體密度繼電器用于監測以六氟化硫（SF 6）為絕緣介質的高壓開關柜（GIS），轉換器，氣體絕緣輸電線（GIL）和變壓器內的六氟化硫（SF 6）氣體的密度。

SF6氣體密度繼電器具有出色的可靠性。 它的過程連接部分完全焊接在測量系統,這意味著不需要任何一顆存在潛在泄漏風險的固定螺絲。可根據客戶要求制作。

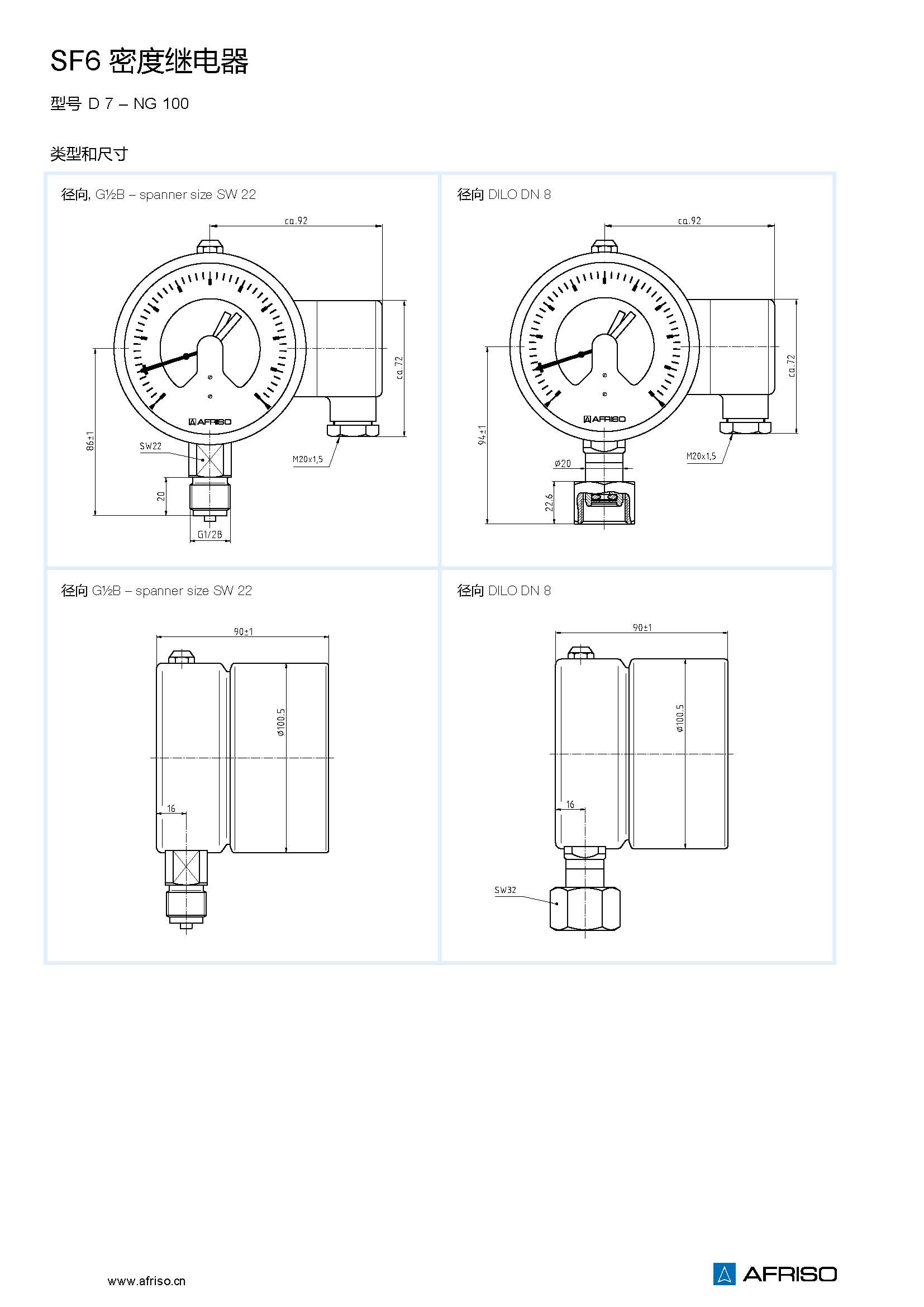

型號

D7

公稱直徑

100

精度等級

±1.5% x 滿量程  在20 ℃

±2.5% x 滿量程  在-20/+60 ℃(補償范圍)

量程

-1/+5 bar

-1/+9 bar

其它按要求

負載范圍

滿量程

接點類型

磁助式 ( MK )

電感式 ( IK )

工作溫度

環境溫度： T_min= -40 ℃； T_max= +65 ℃

介質溫度： T_max = +100 ℃

補償溫度：  -20/+60 ℃

防護等級

IP 65 (EN 60529)

殼體帶排氣孔: IP 54

過程連接

不銹鋼316L，

徑向或軸向偏心

G1/2B– 扳手尺寸SW22 ( EN 837-1/7.3 )

電氣連接

帶接線盒

測量元件

彈簧管, 不銹鋼316 Ti/316L

機芯

不銹鋼

表牌

鋁，白色

指針

鋁, 黑色

表殼

不銹鋼304, 帶卸壓口

視窗

安全玻璃

充液

硅油
