適用于測量低粘度、非結晶的氣體或液體介質的壓力。用于腐蝕性場所。用于高震動，動態壓力載荷波動較大的場所。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

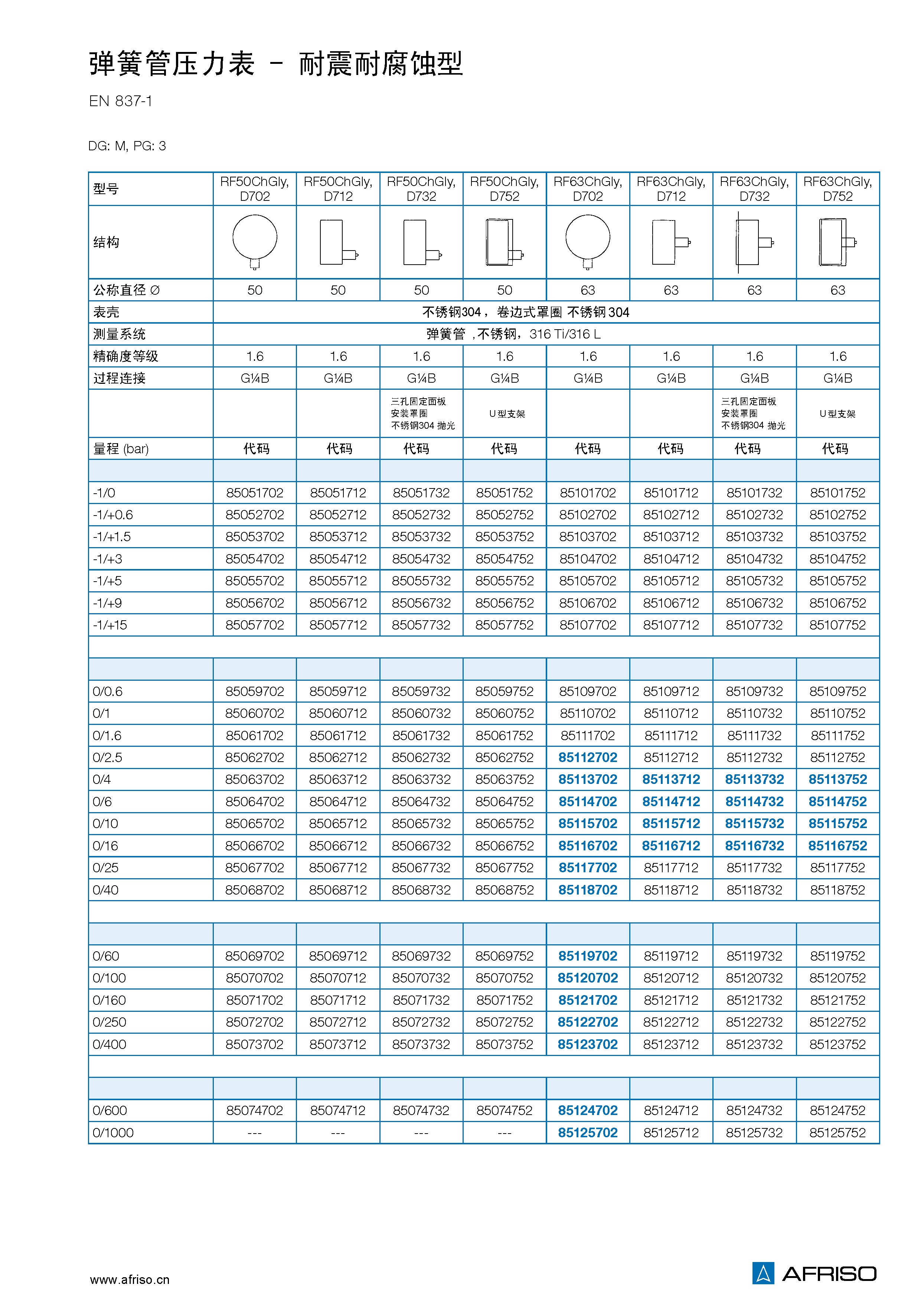

型號

D7

公稱直徑

50 - 63

精度等級 (EN 837–1/6)

1.6級

量程 (EN 837–1/5)

NG 50： -1/0 bar到-1/+15 bar

0/0.6到0/600 bar

NG 63：-1/0 bar到-1/+15 bar

0/0.6到0/1000 bar

負載能力

靜態負載：3/4 x滿量程

動態負載：2/3 x滿量程

瞬時壓力峰值：滿量程

工作溫度

介質溫度：T_max = +100 ℃

環境溫度：T_min = -20 ℃; T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 65 (EN 60529)

表殼帶泄壓孔(≤25bar)：IP 54

過程連接

不銹鋼316L

NG 50 徑向和軸向偏心

NG 63 徑向和軸向同心

G1/4B – 扳手尺寸SW14 (EN837-1 / 7.3)

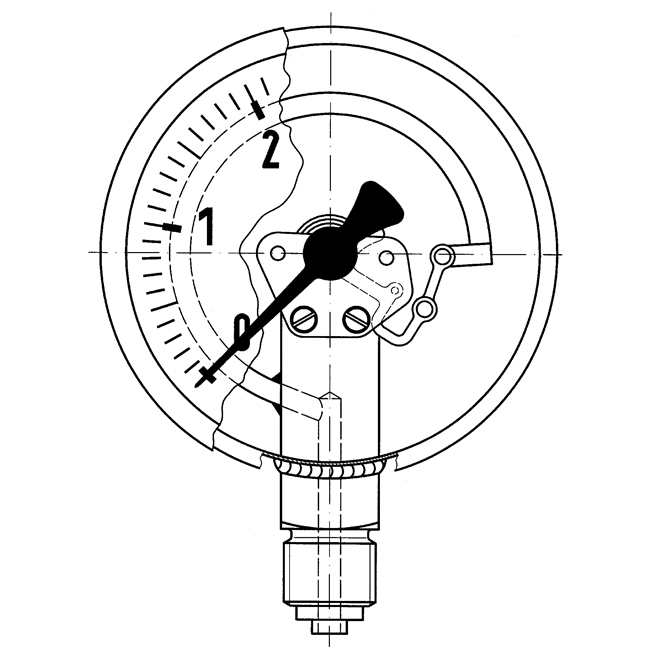

測量元件

彈簧管，不銹鋼316 Ti / 316 L

≤ 60 bar “C”型管

> 60 bar 螺旋管

機芯

不銹鋼

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼304 帶泄壓孔

卷邊式罩圈

不銹鋼304

視窗

NG 50 塑料

NG 63 安全玻璃

填充防震液

甘油(99.5%)
