適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。用于高震動和動態壓力載荷波動較大的場所。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

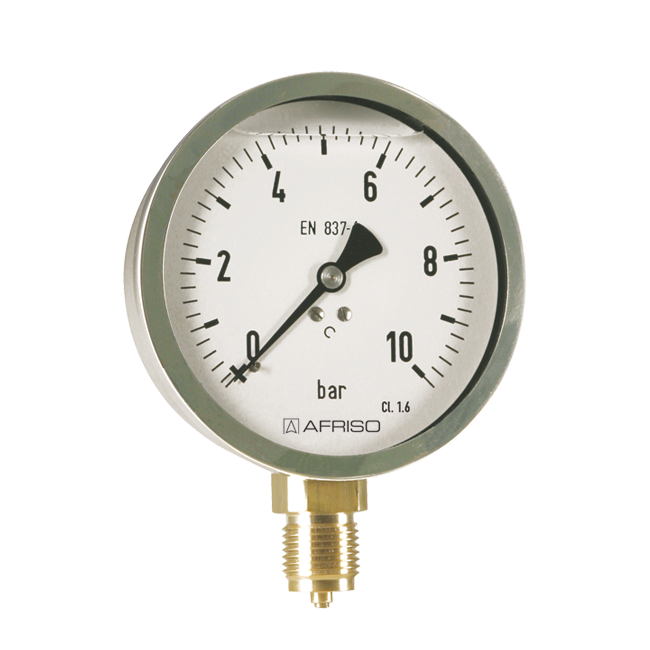

型號

D7

公稱直徑

80 - 100

精度等級 (EN 837–1/6)

1.6級

量程 (EN 837–1/5)

-1/0 bar 到 -1/+15 bar

0/1 到 0/400 bar

負載能力

靜態負載：3/4 x滿量程

動態負載：2/3 x滿量程

瞬時壓力峰值：滿量程

工作溫度

介質溫度：T_max = +60 ℃

環境溫度：T_min = -20 ℃;T_max = +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 65 (EN 60529)

表殼帶泄壓孔(≤25bar)：IP 54

過程連接

銅合金，徑向 NG 80-100 G1/2B – SW22

銅合金，中心軸向 NG 80 G1/4B – SW14

NG 100 G1/2B – SW22

(EN837-1 / 7.3)

測量元件

彈簧管，銅合金，

≤ 60 bar “C”型管

>60 bar 螺旋管

機芯

銅合金

表盤

鋁，白色

刻度和數字為黑色

指針

鋁，黑色

表殼

不銹鋼304，帶泄壓孔

卷邊式罩圈

不銹鋼304

視窗

塑料

填充防震液

甘油(99.5%)
