適用于測量低粘度、非結晶，且對銅合金無腐蝕作用的氣體或液體介質的壓力。

在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。

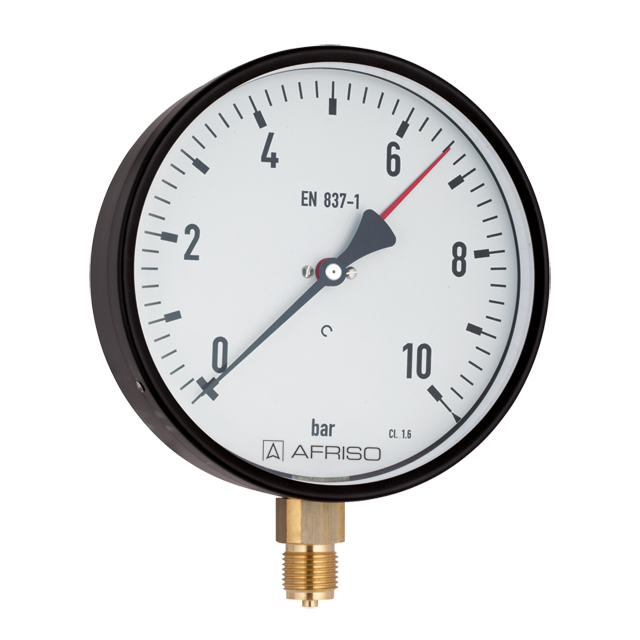

型號

D2

公稱直徑

160

精度等級

1.6級

量程

-1/0 到 -1/+15 bar

0/0.6 到 0/40 bar

負載能力

靜態負載：≤3/4 x 滿量程

動態負載：≤2/3 x 滿量程

瞬時壓力峰值：≤ 滿量程

工作溫度

介質溫度： T_max= +60 ℃

環境溫度：T_min= -20℃; T_max= +60 ℃

溫度影響

如果測量元件的溫度偏離+20℃，會產生一定偏差：

溫度上升：約±0.4%/10K

溫度下降：約±0.4%/10K

滿量程的百分比值

防護等級

IP 32 (EN 60529)

過程連接

銅合金，徑向：G1/2B – 扳手尺寸SW22

測量元件

彈簧管，銅合金，

≤ 60 bar “C”型管

>60 bar 螺旋管

機芯

銅合金

表盤

鋁，白色

刻度和數字為黑色

紅色參考指針

指針

鋁，黑色

表殼

黑色鋼表殼

壓入式罩圈

鋼 黑色

視窗

儀表玻璃
